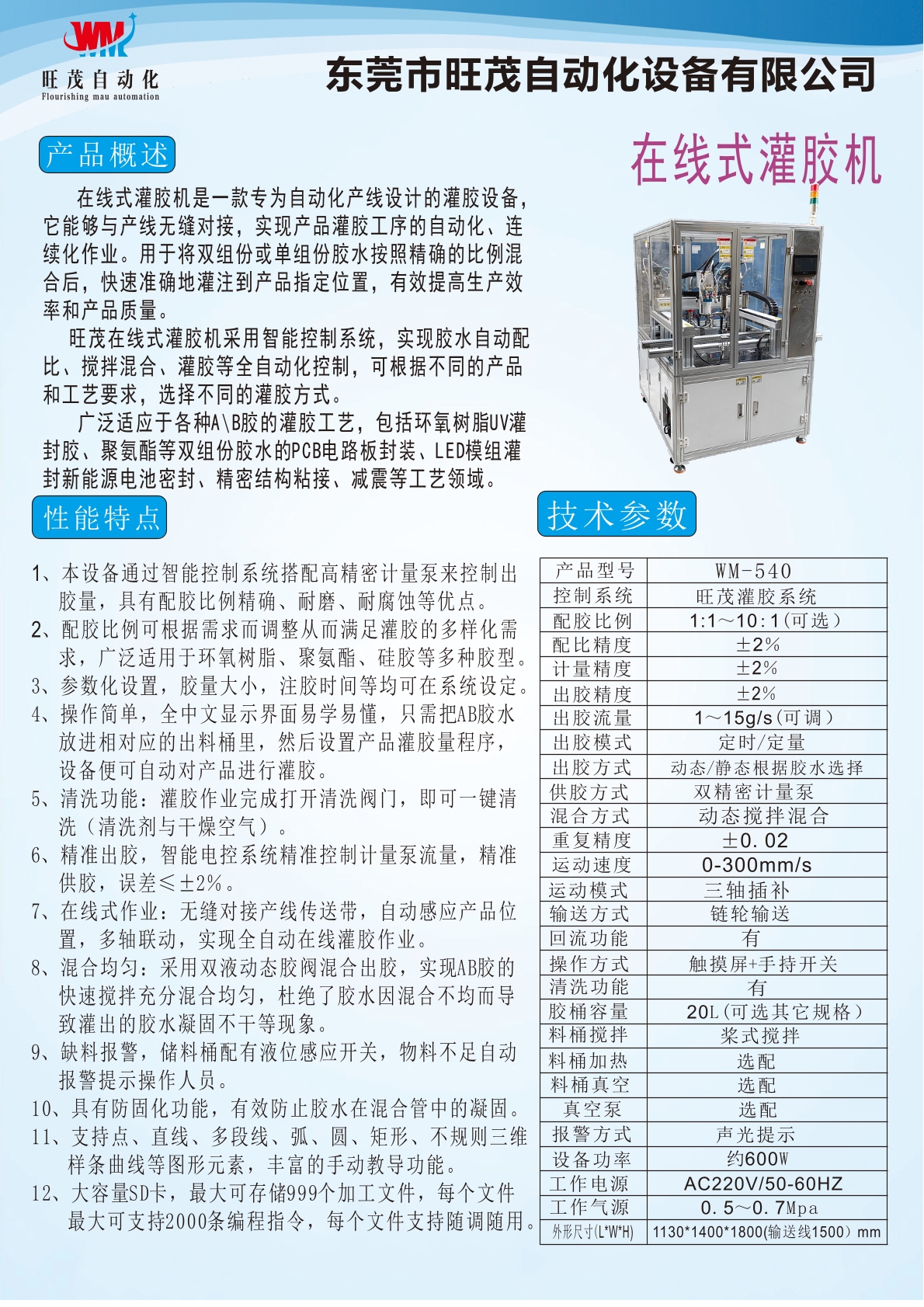

在线式灌胶机

                       产品型号:WM-540

1.WM-540在线式灌胶系统具有明显的高性价比优势，可靠耐用，设计精简，适用于多规格的产

品。配备简单的友好型操作软件，确保系统稳定可靠。

该系统为双组份环氧树脂、双液聚铵脂、双组份硅胶等双组份液体自动混合、定量灌胶应用而设计，轨道可调节宽度，应用更广的产品。为客户开发，制造和产品生产，提供完整的过程解决方案。

2. 控制系统: 旺茂自主开发主板+触摸屏，出胶量、出胶速度等参数化设定。

3. 配比系统:

双松下伺服电机*控制计量泵配比,比例可调，10:1-1:1。

计量系统:A组份:螺杆计量泵  B组份: 螺杆计量泵。

混合系统:动态混合系统.0-1200转/分。

压力检测系统:AB组份配有管路压力监测系统，可实时监测管路压力，确保设备高效运行。

液位检测单元:液位传感器，可实时监测胶料的使用情况，缺料及满料可自动报警。

4.料 桶

配有20升不锈钢材质原料桶，AB桶搅拌单元:恒速60转/分钟。

真空脱泡单元:旋片式真空泵。

5.在线式灌胶系统工艺流程

将产品治具放进WM-540双液灌胶机工作台上的输送线，输送线上设有定位组件位置配合灌胶自动行程，治具随链条前行，定位气缸将定位推出，限制组件前行，另一侧气缸动作夹紧治具测面，从而定位好位置。此时感应将信号输入启动三轴灌胶完毕后，输送线将他输送至下一道工序。

6.在线式灌胶系统应用行业

汽车电子

太阳能

玩具

五金

电容

各类电子等行业

7.驱动机构:松下伺服电机+TBI研磨丝杆+TBI线性滑轨。

8.有效行程:X-500mm

Y-400mm

Z-150mm

额定速度:≤XY/500mm/s

≤Z/200mm/s

重复精度:≤±0.05mm

重复精度:≤±0.05mm
